 EQ1060/CD1041/五十铃 汽车驱动桥主、从动锥齿轮安装使用说明书
2008 /11/21 发布


加强型弯齿(奥林康等高齿)

     奥林康齿轮啮合面以倒车面接触区为主参考面

     1,齿轮运动精度:8级。齿轮接触精度:7级。

     2,齿侧间隙:0.15~0.35mm

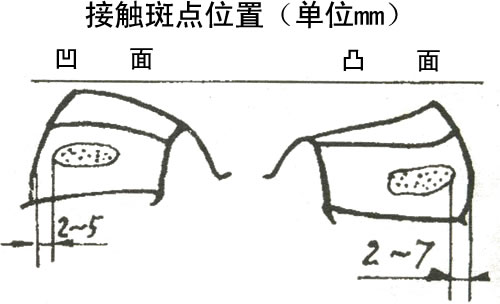

     3,调整接触区:从动锥齿轮采用轴承调整螺母调整左右位置。主动锥齿轮采用增减主减速器壳端面上的调整垫片来调整主动锥齿轮总成的前后位置。通过主、从动锥齿轮的调整,保证齿面接触区位置(见图)应在齿面中部偏向大端,距大端面距离见附图。不允许有对角、偏、斜角接触,不允许有齿顶或齿根接触及游离现象。

     4,一般来说,轻载下的接触区的长度约为齿宽的一半左右,略偏向于大端,在小轮上应稍微靠近齿顶,在大轮上应稍微靠近齿根,但绝对不允许冲出齿顶,否则会产生异响。

     5,如果轮齿接触区位于小轮齿面的齿顶和大轮齿面的齿根时,应沿轴向移出小轮如果轮齿接触区位于小轮齿面的齿根和大轮齿面的齿顶时,应沿轴向移入小轮。

     6,在大小轮安装距正确,侧隙也正确的情况下,出现小轮或大轮在同侧或不同侧出现大小端接触,则说明轴交角有误差,可以检查支架、壳体的质量。

     7,润滑油:新装齿轮行驶1000公里走合后,清洗齿轮并换油。
